宅男噜噜噜666国产免费,亚洲国产剧情喷在线观看,91九色porny人妻偷拍,91久久综合亚洲鲁鲁五月天强伦,人妻熟女偷伦中文字幕,最近的中文字幕av在线播放,99国内精品久久久久久久软件,国产31精品久久久久777,把极品动漫黑丝美女操了

• 代替焊接
  取代電焊強度

• 外觀完滿
  比焊接外表更美觀

• 顏色一致
  跟不銹鋼顏色一致 無色差

• 耐老化
  長期泡水 耐油耐酸堿環(huán)境

•

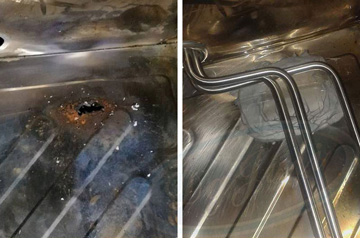

  不銹鋼水箱燒穿修補案例

•

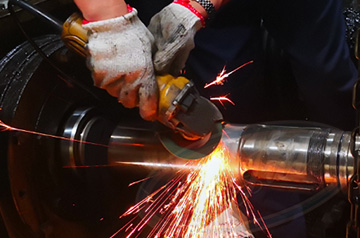

  金屬軸承表面打磨毛躁案例

•

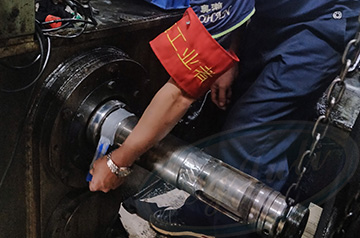

  金屬軸承磨損修補案例

• 顏色
• 鋼膏狀
• 密度(g/cm3)
• 1.89
• 硬度(Shore D)

• 82

• 配比

• 重量比(7:1)
• 體積比(4:1)
• 抗壓強度(Mpa)
• 96.5
• 拉伸強度(Mpa)

• 37.5

• 剪切強度(Mpa)

• 24.6

• 彎曲強度(Mpa)
• 57.8
• 工作溫度(℃)
• -60~+204℃
• 操作時間(min)
• 40~60
• 投入運行前需時間(h)
• 8
• 機加工.輕負荷前需固化時間(h)
• 12
• 滿負荷或熱負荷需固化時間(h)
• 24
• 浸泡化學物前需固化時間(h)
• 72

【附注】 以上性能數(shù)據(jù)是在溫度25℃、濕度70%的實驗室環(huán)境下所測得的典型數(shù)據(jù)，僅供客戶使用時參考，并不能保證是某個特定環(huán)境下能達到的全部數(shù)據(jù)，敬請客戶于使用時，以實際生產(chǎn)測試數(shù)據(jù)為準。以確認我們的產(chǎn)品是否滿足使用要求。貯存條件、運輸?shù)纫蛩囟紩ξ覀儺a(chǎn)品的穩(wěn)定性及物理、機械性能產(chǎn)生影響。對于任何采用我們無法控制的方法得到的結果，聚力膠粘劑公司恕不負責。

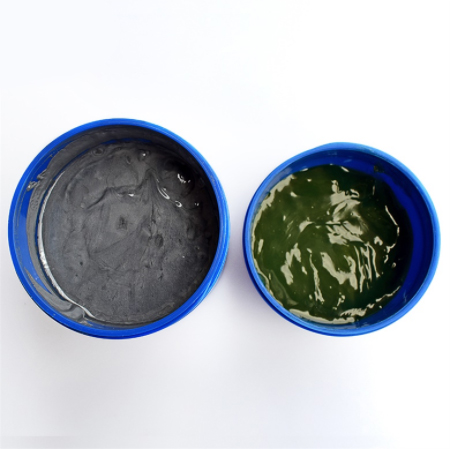

聚厲牌112鋼質修補劑由多種合金材料和改性增韌耐熱樹脂進行復合得到的高性能聚合金屬材料，鋼質修補劑適用于各種碳鋼、合金鋼、不銹鋼的修補如鑄造缺陷的填補及零件磨損、劃傷、腐蝕、破裂的修補，修補后顏色與基材基本一致，耐高溫鋼質修補劑具有很高的強度，及優(yōu)異的耐磨抗蝕與耐老化特性，并可與基材一起進行各類機械加工。

•

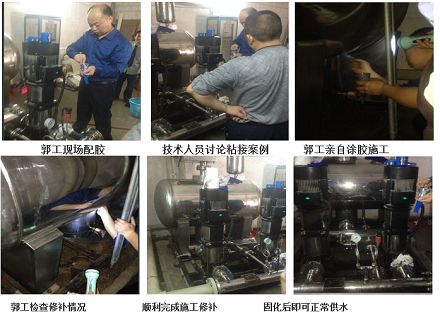

  不銹鋼水箱修補案例

•

  不銹鋼表面沙眼縫隙填補

•

  水箱法蘭密封修補劑

•

  金屬軸承磨損修補劑

1、表面處理： 除去基體表面松動物質，采用噴砂、電砂輪、鋼絲刷或粗砂紙等方式打磨，提高修補表面的粗糙度，使用清洗劑擦拭，以清潔接著表面。
2、涂膠：聚厲牌鋼質修補劑是由A、B雙組份組成，使用時嚴格按規(guī)定的配合比將主劑A和固化劑B充分混合到顏色均勻一致，并在規(guī)定的可使用時間內用完，剩余的膠不可再用；
3、將混合好的高溫鋼質修補劑涂抹在經(jīng)處理過的基體表面，涂抹時應用力均勻，反復按壓，保證材料與基體表面充分接觸，以達到效果更佳。需多層涂膠時，需對原涂膠表面進行處理后再涂抹；
4、在低于氣溫25℃時可適當延長固化時間，當氣溫低于15℃時，采用適當?shù)臒嵩催M行加熱（紅外線、電爐等），但加熱時不可以直接接觸修補部位，正確操作是熱源離修補表面40cm以上,60～80℃保持2～3小時。

•

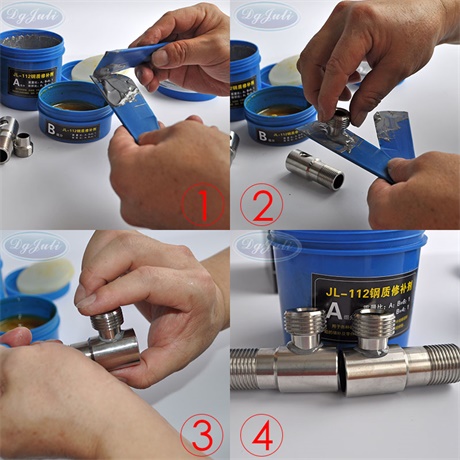

  1、配膠
  按重量比A:B=7：1比例配比

•

  2、混膠
  混合之后，攪拌均勻

•

  3、涂膠
  可操作時間40-60分鐘以內上膠

•

  4、完成
  24小時后達到高前度

1、不屬于危險品,可按非危險品運輸。
2、放置于兒童不及處，避免陽光直接照射，陰涼處儲存。
3、調膠工具或容器不可互混，以免減短A劑使用壽命。
4、夏季施工時注意:當環(huán)境溫度超過35℃,每次配膠不宜過多,配膠后應迅速涂覆。
